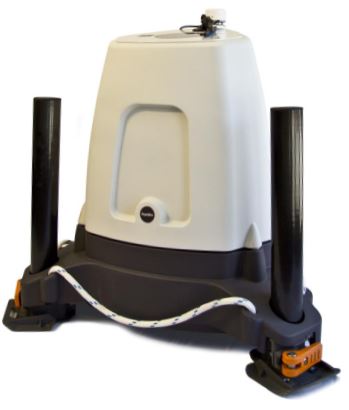

ZephIR 300 - Lidar eolico Onshore
Lidar eolico a onda continua
Secondo quanto affermato da Ecofys sull'utilizzo del LiDAR, le misurazioni onshore del vento effettuate con lidar tipicamente incrementano di oltre 400 mila euro il valore di un progetto grazie a una previsione sulla produzione annuale di energia (Annual Energy Prediction - AEP) più accurata se paragonata a un parco eolico onshore da 20 MW dotato di torre tubolare da 80 metri.
Il lidar eolico ZephIR 300 è utilizzato ampiamente nelle fasi di pre-progettazione, pianificazione, sviluppo, costruzione e fasi operative di un progetto onshore di energia eolica in combinazione con pali tubolari di varie altezze associati con anemometri a coppe.
Caratteristiche del prodotto
- Profilazione remota del vento entro 10 altezze definite dall'utente, da 10 metri a 200 metri
- Esperienza senza eguali dovuta ad oltre 750 installazioni, 7 milioni di ore di funzionamento e un decennio di esperienza nei lidar eolici globalmente
- Dati del vento attendibili dal punto di vista finanziario, essendo riconosciuti dalle Banche quale parte della valutazione formale di un progetto di parco eolico (DNV GL Stage 3 lidar)
- Operatività in condizioni estreme, da -40°C a +50°C, provata da oltre 650 installazioni di lidar globalmente
I dati del lidar possono essere analizzati tramite la piattaforma AmmonitOR
| Performance | ZephIR 300 |
|---|---|
| Range (min.) Range (max.) |
10 metres 200 metres |
| Probe length @ 10 m Probe length @ 100 m |
± 0.07 metres ± 7.70 metres |
| Heights measured | 10 (user-configurable) |
| Sampling rate | 50Hz |
| Averaging period | user configurable (1 second as standard) |
| Scanning cone angle | 30° (other angles available) |
| Speed accuracy variation* | < 0.5% |
| Speed range | < 1 m/s to 70 m/s |
| Direction accuracy variation* | < 0.5° |
| Data Heading | Unit | Explanation |
|---|---|---|
| Reference | - | Numerical reference of each record |
| Time and date | - | In text format, to the nearest second |
| Timestamp | Seconds | Time and date of the reading as numerical value in seconds |
| Horizontal wind speed | Metres per second | Horizontal wind speed measured by ZephIR |
| Vertical wind speed | Metres per second | Vertical wind speed measured by ZephIR |
| Horizontal wind direction | Degrees | Horizontal wind direction measured by ZephIR |
| Horizontal min / max | Metres per second | Minimum / maximum horizontal wind speeds measured by ZephIR |
| TI | - | Turbulence Intensity |
| Generator | Volts | External supply voltage, if present |
| Upper temp / lower temp | Degrees Celsius | Pod temperature |
| Pod humidity | Percent | Internal ZephIR humidity |
| GPS | Decimal Degrees |
GPS location (lat and long) |
| ZephIR bearing | Degrees | Direction of the ZephIR wrt True North |
| Tilt | Degrees | Pitch and roll away from vertical |
| Air Temp. | Degrees Celsius | Ambient temperature |
| Pressure | Millibar / Hectopascals | Ambient pressure |
| Humidity | Percent | Ambient humidity |
| MET wind speed | Metres per second | Horizontal wind speed measured by the MET station |
| MET direction | Degrees | Wind direction measurement by the MET station |
| Raining | - | Rain sensor detects rain |
| Data | ZephIR 300 |
|---|---|
| 10 minute averaging | 90Kb / day |
| 1 second data | 3MB / day |
| On board storage | 36 months |
| Data transfer | LAN; MODBUS; WiFi; Global SIM; Iridium Sat Comms |
| Timestamp / Location | GPS |
| Safety | ZephIR 300 |
|---|---|
| Laser classification | Class 1 |
| Eye safety standard | IEC 60825-1 |
| IP Rating | IP67 |
| Compliance | Full CE accreditation |
* As measured against a calibrated moving target.
** In off-grid, DC power situations, excluding any convertor losses and in standard climates.
Always refer to manufacturers guidelines on power before specifying 3rd party power solutions.
